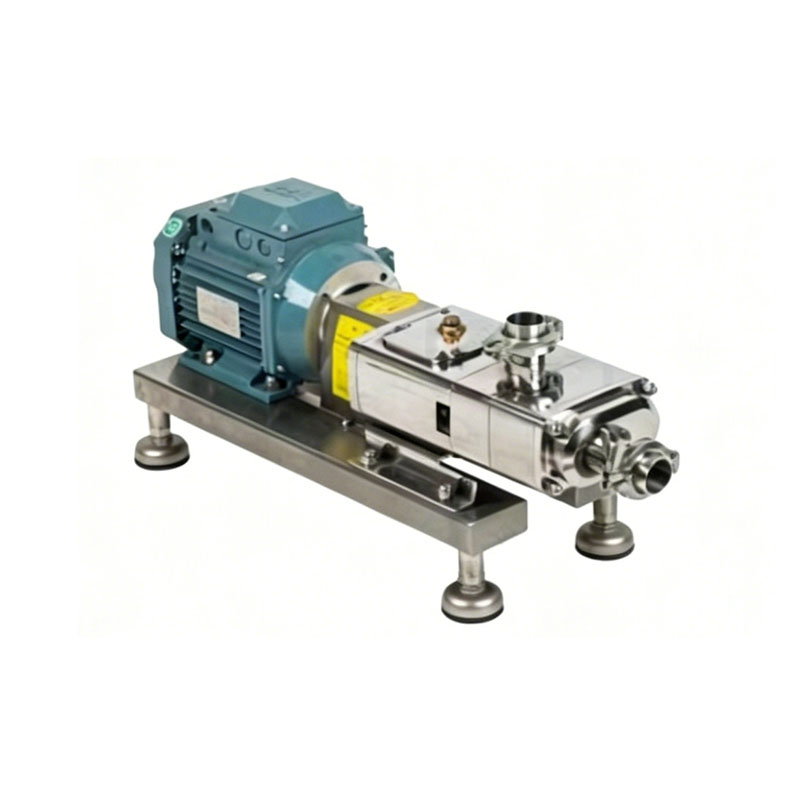

Sistema espiral entrelazado de bomba de doble tornillo de acero inoxidable de tipo abierto serie KJLS

La bomba de doble tornillo KJLS producida por la empresa es la cristalización de la tecnología de diseño moderna y la tecnología moderna de procesamiento y fabricación de alta precisión; es un nuevo resultado de la integración de expertos en procesos de producción y la industria de fabricación de equipos. Par de sistemas espirales especialmente diseñados, engranados entre sí, utilizando tecnología y medios de procesamiento modernos (como tecnología de chispa eléctrica, corte por láser, centro de mecanizado de programación CNC dinámica multieje, etc.), para garantizar que el cuerpo de la bomba tenga un movimiento relativo del rotor de doble cara sin ningún contacto directo entre metales. Desde el diseño y la estructura para garantizar el funcionamiento del sistema sin contacto ni desgaste, hasta garantizar que el sistema del equipo esté libre de problemas y tenga una larga vida útil.

Un par de sistemas helicoidales especialmente diseñados se engranan entre sí, formando una serie de superficies de sellado espaciales dinámicas entre ellos. Debido a la malla de la hélice y al ajuste perfecto de la hélice con el revestimiento, se separan una serie de múltiples espacios de sellado entre la succión y la descarga de la bomba. Con la rotación y el engrane de la espiral, estos espacios sellados se forman continuamente en el extremo de succión de la bomba, sellando el líquido en la cámara de succión en ella, y la cámara de succión es empujada continuamente a lo largo del eje de la espiral hasta el extremo de descarga y el líquido encerrado en cada espacio independiente se descarga de manera continua y suave así como la tuerca se empuja constantemente hacia adelante cuando se gira la espiral. Éste es el principio básico de funcionamiento de una serie de bombas de doble tornillo.

La bomba de doble tornillo de la serie KJLS adopta un diseño de estructura abierta, modular y sanitaria. Todo el sistema consta de tres partes principales: cuerpo de la bomba, caja de cambios de transmisión y motor. Adoptando todos los estándares de higiene de acero inoxidable, todas las partes en contacto con los materiales están hechas de acero inoxidable de alta calidad de grado de higiene 304 o 316L, y la parte de transmisión también está hecha de tres estructuras: hierro dúctil, acero inoxidable 304 y acero fundido para mantener el alto nivel y calidad de los equipos.

Parámetros del producto
Modelo A H L H2 H3 L2 B D
KJLS-60 400  330  838  200  104  162  1,5" 2"
KJLS-90 400  330  990  160  140  156  2" 2"
KJLS-110 430  385  990  207  140  192  2,5" 2,5"
KJLS-140 475  425  998  217  140  195  3" 3"
KJLS-160 480  425  1038  227  142  200  3" 3"

Modelo L/h

Importaciones y exportaciones (mm)

Rango de ajuste
(r/min)
Presión
(bar)
Potencia del motor
KW
KJLS-60 1250~3000 DN40 DN40 ~960 3-9 1.5
KJLS-90 3000~7000 DN50 DN50 2,2~4
KJLS-110 4500~11000 DN65 DN65 5,5~7,5
KJLS-140 8000~20000 DN80 DN80 11~18,5
KJLS-160 15000~35000 DN80 DN80 22~30
KJLS-200 25000~50000 DN100 DN80 37~55
